Станок для обработки литейных форм G1516X500C

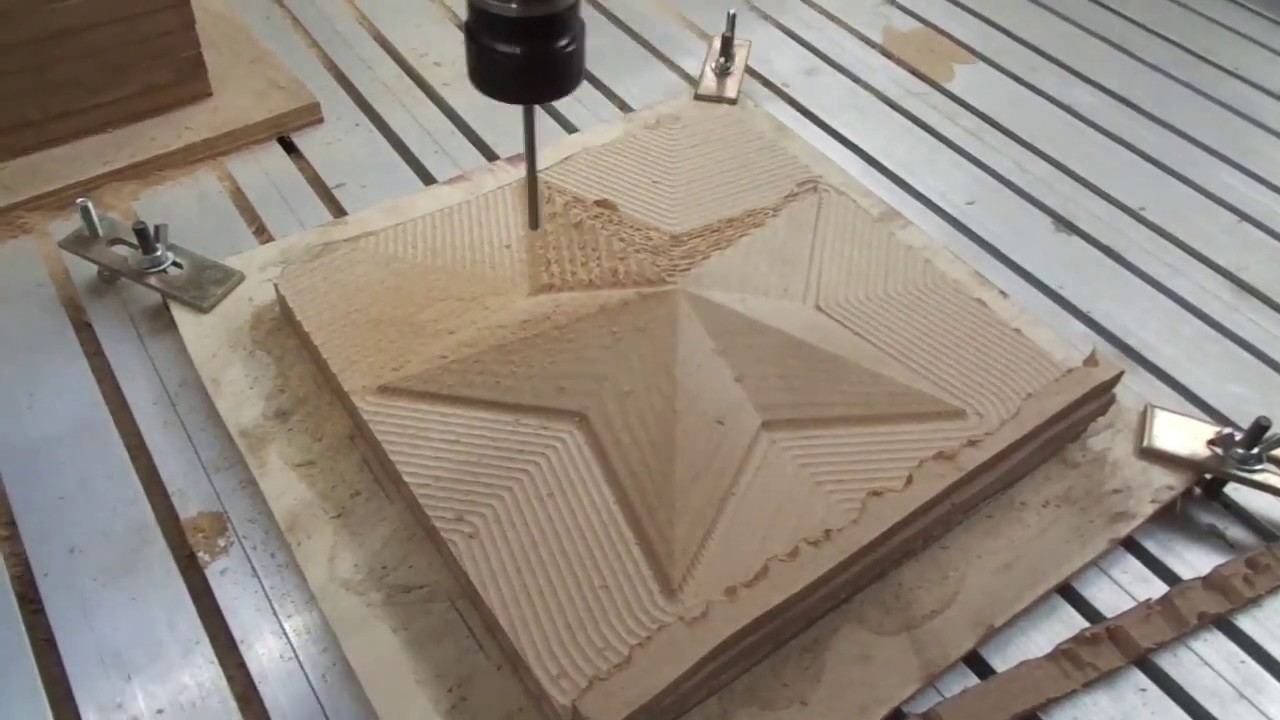

Станок предназначен для фрезерной обработки и гравировки плоских деталей типа "плита", раскроя алюминия, дерева, пластика и других материалов, изготовления пресс-форм, литейных форм и других сложных изделий.
Назначение:
Станок предназначен для фрезерной обработки и гравировки плоских деталей типа "плита", раскроя алюминия, дерева, пластика и других материалов, изготовления пресс-форм, литейных форм и других сложных изделий.
Виды обрабатываемых материалов:
Древесина мягких и твердых пород, фанера, ДСП, ДВП, МДФ, поликарбонат, композитные панели, полистирол, пенопласт, акриловое стекло и оргстекло, модельный пластик, искусственный камень, цветные металлы – латунь, бронза, алюминий, медь.
Область применения:
Производство мебели, дверей, отделка интерьеров, изготовление лестниц, рекламное производство, эксклюзивные изделия и т.д.
|
Размер стола, мм |
1500 х 1600 |
|
Ход по оси X, мм |
1550 |
|
Ход по оси Y, мм |
1650 |
|
Ход по оси Z, мм |
500 |
|
Расстояние от торца шпинделя до стола, мм |
150 - 650 |
|
Точность позиционирования, на 300 мм +/- |
0,03 |
|
Повторяемость позиционирования, на 300 мм |
0,015 |
|
Максимальная скорость подачи, мм/мин |
15000 |
|
Максимальная скорость холостого хода, мм/мин |
30000 |
|
Оптимальное ускорение в приводе, мм/сек2 |
2000 |
|
Рабочий стол |
Алюминиевый Д16Т, с Т-пазами |
|
Направляющие |
X,Z - 30 мм, Y - 35 мм, усиленные танкетки |
|
Максимальный вес детали, кг |
2000 |
|
Мощность шпинделя, кВт |
11 кВт, 24000 об/мин с водяным охлаждением, HSK63F |
|
Максимальная частота вращения, об/мин |
24 000 |
|
Конус шпинделя |
HSK63F |
|
Сервоприводы |
По оси X, Y - 4,4 кВт, по оси Z - 2 кВт. |
|
Привод по оси X, мм |
ШВП 50х20 C5 |
|
Привод по оси Y, мм |
ШВП 50х20 C5 |
|
Привод по оси Z, мм |
ШВП 32х10 C5 |
|
Габариты станка по выступающим частям (ДхШхВ), мм |
4200х3200х2900 |
|
Общий вес, кг |
5600 |
|
Система ЧПУ |
Weihong NK300CX |
|
Смена инструмента |
Дисковый магазин на 12 позиций |
Фрезерный станок мод. G1516X600D
Рабочее поле 1500 х 1600 х 500 мм
Расстояние от торца шпинделя до стола 150-650 мм
Алюминиевый стол с Т-образными пазами
Шпиндель - 11 кВт с воздушным охлаждением Hiteco (Италия)
24 000 об/мин, автоматическая смена инструмента, хвостовик инструмента HSK63F
Привод по оси Z - шарико-винтовая передача Hiwin (Тайвань) 32х10
Привод подачи X, Y - шарико-винтовая передача Hiwin (Тайвань) 50х16
Направляющие Hiwin (Тайвань) X, Z - 30 мм, Y - 35 мм, усиленные танкетки
Приводы подачи – Сервоприводы Weihong
Система управления ЧПУ – NK30CX-H
Система централизованной cмазки с автоматическим насосом
Пневматический пистолет для обдува рабочей зоны
Документация
Датчик длины инструмента - 2 шт.
Комплект струбцин для зажима материала (6 шт.)
Ящик для инструментов
