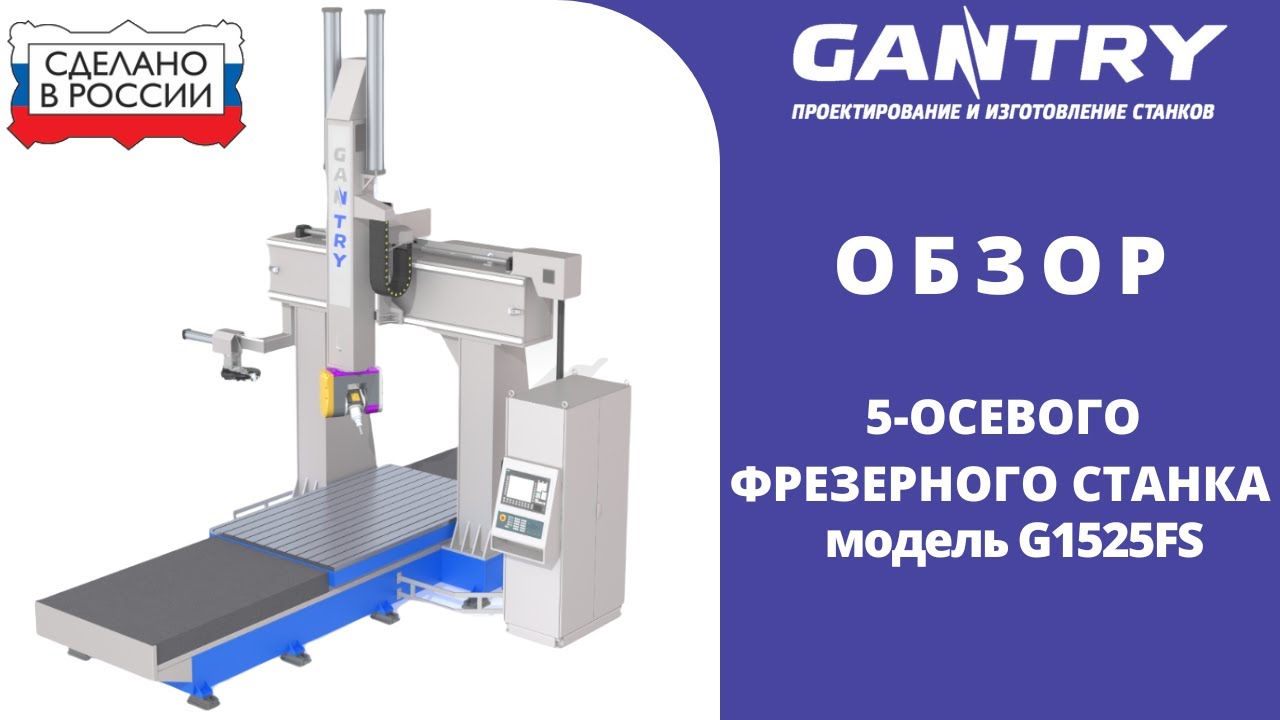

5-ти осевой фрезерный станок G1525X900F

  • СДЕЛАНО В РОССИИ
  • Полноценная 5-осевая обработка

Станок предназначен для фрезерной обработки производства пресс-форм и модельной оснастки алюминия, дерева, пластика и других материалов, 3D обработка и другие сложные изделия.

Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Назначение:

Станок предназначен для фрезерной обработки и гравировки плоских деталей типа "плита", раскроя алюминия, дерева, пластика и других материалов, 3D обработка и другие сложные изделия.

Виды обрабатываемых материалов:

Древесина мягких и твердых пород, фанера, ДСП, ДВП, МДФ, поликарбонат, композитные панели, полистирол, пенопласт, акриловое стекло и оргстекло, модельный пластик, искусственный камень, цветные металлы – латунь, бронза, алюминий, медь.

Область применения:

Производство элементов модельной оснастки сложной формы и литейных форм из пластика, дерева, МДФ и алюминия

Тип кинематики

АС голова с подвижным столом

Количество осей

5-осевая обработка

Размер стола, мм

1500 х 2500

Рабочий стол

Алюминиевый стол толщиной 30 мм с Т-образными пазами, (12-100 мм.)

Ход по оси X, мм

2100

Ход по оси Y, мм

3200

Ход по оси Z, мм

1250

Тип привода X, Y

ШВП шлифованные, класс точности 5

Тип привода Z

ШВП шлифованные, класс точности 5

Привод подачи

Сервоприводы Weihong 5000 Вт

Передача на X,Y,Z

Муфта

Точность позиционирования, на 300 мм +/-

0,02

Повторяемость позиционирования, на 300 мм

0,01

Поворот по А

±120

Поворот по С

±245

Максимальный вес детали, кг

2000

Максимальное усилие резания, Н

800

Крутящий момент по А, Нм

320

Крутящий момент по С, Нм

320

Модель фрезерной головы

Hiteco TESTA BIROT. TILT W-HX NC 150 ES 63F (Италия) с тормозом,

охлаждение водяное.

Мощность шпинделя, кВт

18

Максимальная частота вращения, об/мин

24 000

Хвостовик инструмента

HSK-63F

Габариты станка по выступающим частям (ДхШхВ), мм

6100х3440х3950

Общий вес, кг

9000

Система ЧПУ

WEIHONG NK300-CX / GSK / SIEMENS - 5 осей

Смена инструмента

Автоматическая смена инструмента на

8 позиций

  1. Фрезерный 5-осевой станок мод. G1525X900F
  2. Рабочий стол 1500 х 2500 мм
  3. АС голова с подвижным столом
  4. Алюминиевый стол с Т-образными пазами 20х63-12 мм, из цельного листа алюминия
  5. Шпиндель Hiteco (Италия)– 18 кВт, 24 000 об/мин,
  6. Фрезерная голова Hiteco TESTA BIROT. TILT W-HX NC 150 ES 63F (Италия)
  7. Промышленная система ЧПУ NK300-CX /GSK / Siemens - 5 осей
  8. Ручной мини-пульт управления
  9. Автоматическая смена инструмента 8 позиций
  10. Кондиционер в электрошкафе
  11. Сервоприводы цифровые мощностью 5000 Вт.
  12. Система централизованной автоматической смазки
  13. Пневматический пистолет для обдува рабочей зоны
  14. Руководство по эксплуатации
  15. Датчик длины инструмента
  16. Комплект струбцин для зажима материала
  17. Цанговые патроны HSK63F
  18. Направляющие роликовые - HIWIN (Тайвань) 45 мм на осях Y.
  19. Шариковые направляющие HIWIN (Тайвань) 35 мм – ось X, Z.
  20. Привод по оси X Y - шарико-винтовая передача 60Х43
  21. Привод по оси Z - шарико-винтовая передача 60Х43
